<< PCBEメニューに戻る

PCBEを使ったプリント基板設計 PCBE操作マニュアル




激安プリント基板



まずは環境を整えよう
ガーバーデータのお話
簡単なパターンを引いてみよう
保存とガーバー出力
・プリント基板を製造依頼しよう



プリント基板製造依頼の前に
プリント基板製造依頼の前に、ガーバーデータが正しく生成されているか確認することをお勧めします。
ガーバーデータの確認には無料ソフトGC Prevueが使えます。

ガーバーデータ表示ソフト GC Prevueのご紹介



プリント基板を製造依頼しよう

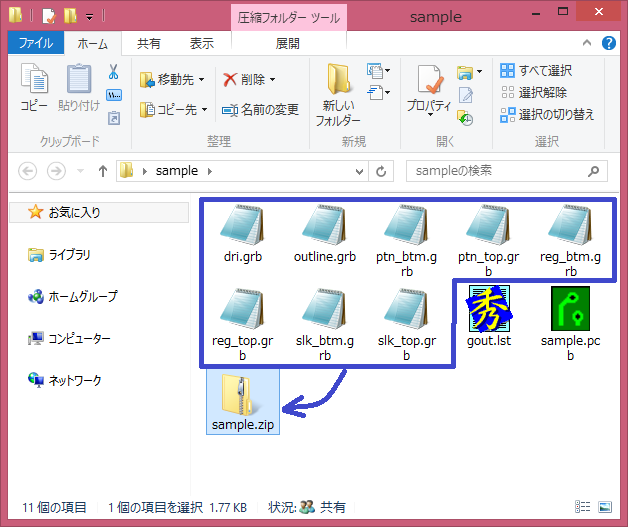

出力されたガーバーデータをzipファイルにまとめます。
保存操作画面5

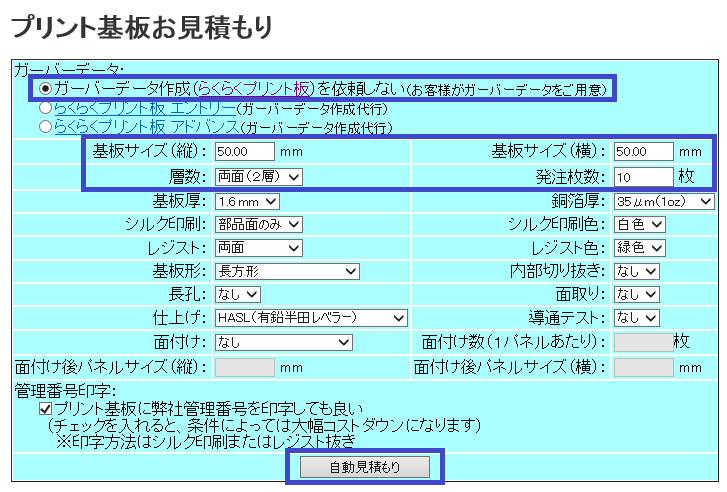

自動見積もり画面を開きます。
「ガーバーデータ作成(らくらくプリント板)を依頼しない」を選択します。 (らくらくプリント板はガーバーデータをunicraftが作成代行するサービスですので、PCBEを使ってガーバーデータを作る場合は不要です。)
基板サイズ、層数、発注枚数を指定します。
その他の項目は、必要があれば変更してください。(一般的なプリント基板であれば変更する必要はありません)
プリント基板製造依頼画面


見積もり価格を確認します。
ガーバーデータをまとめたzipファイルを添付し、必要事項を入力して「正式見積もり」を依頼します。
プリント基板製造依頼画面2


これで依頼は完了です。
この後、unicraftからメールで正式見積もり額と製造の手続きについてご連絡致します。
