PCBEを使ったプリント基板設計　PCBE操作マニュアル

簡単なパターンを引いてみよう

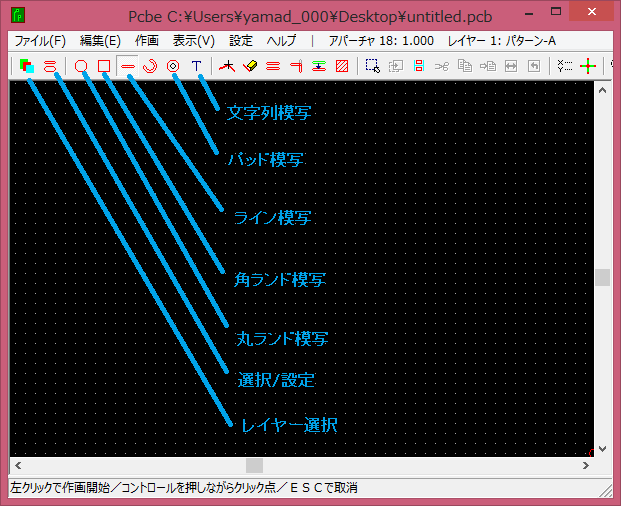

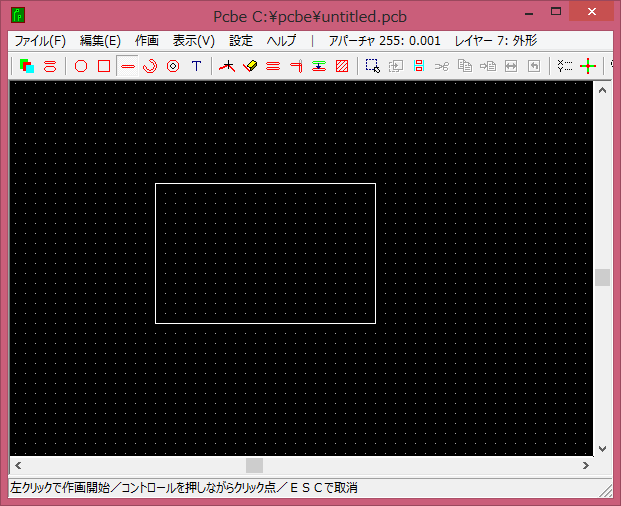

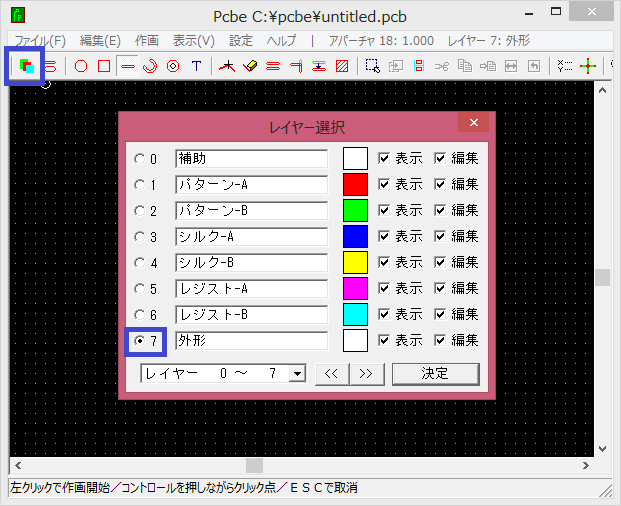

PCBEを起動します。 インストール直後の起動時などはサンプルのパターンが表示されることがありますが、「ファイル」→「新規作成」で空の画面にします。 まず超基本となる部分だけ説明します。 レイヤー選択・・・これからどのレイヤー（パターン / レジスト / シルク…）を編集するかを選択します。 選択/設定・・・線の太さやランドのサイズを選択します。 丸ランド模写・・・DIP部品などに使う丸ランドを描画します。 角ランド模写・・・SMD部品などに使う角ランドを描画します。 ライン模写・・・線を描画します。 パッド模写・・・パッドを描画します。パッドとは複数のレイヤーの丸ランドがセットになったものです。例えば、パターン2.0mmパターン・2.2mmレジスト・0.9mmホール、が１クリックで設置できたりします。 文字列模写・・・文字を描画します。シルク印刷などで使います。 レイヤー選択 どのレイヤーを編集するかを選択します。 まずは、外形を編集してみます。 パターン-A、パターン-Bなどと書かれていますが、A=部品面、B=半田面と読み替えると良いでしょう。（逆でも構いません） 外形線種の選択 「ライン模写」をクリックした後に「選択/設定」をクリックします。 外形の場合は一番細い0.001mmを選択しておけばよいです。 外形線の描画 外形線を描画します。 デフォルトではグリッド（等間隔の点線）上にしか描けなくなっています。 グリッド上以外にも自由に描くには、「設定」→「オングリッド」のチェックを外します。 また、グリッドの感覚を変えるには「設定」→「グリッド」をクリックします。 他のレイヤーも同じ要領で描いていきます。 各レイヤーは「レイヤー選択」の際に表示されていた色で描かれます。 今更ですが、プリント基板を設計する際は全レイヤーをまとめて編集し、ガーバーデータとして出力する際に各レイヤー毎に別々のファイルで出力します。
