プリント基板設計



お客様の回路図から基板アートワークを作成し、基板製造データを出力するサービスです。
ピン単価100円〜の低コストでの設計です。
豊富な実績と知識による設計でお客様のご要望にお応えいたします。

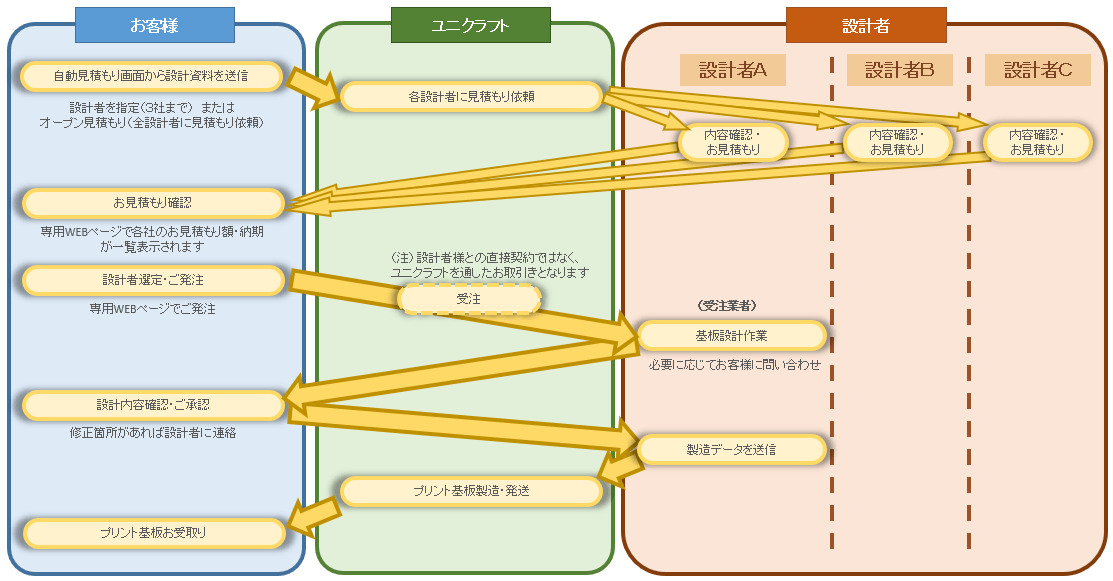

製作の流れ


お申し込みフローチャート 自動お見積もり



ご用意いただくデータ


お見積もりご依頼の際は以下のデータをご用意ください。
・基板設計 ご意向確認書 [必須]
      フォーマットダウンロード: エクセル形式    PDF形式
・回路図(手書き可) [必須]
・部品表 または 回路図内に全部品の型番記載 [必須]
・ネットリスト[あれば割安になります]
・部品データシート一式 または データシートをダウンロードできるURLの一覧 [CR部品以外は必須]
・基板外形図(外形形状・寸法とネジ穴、コネクタ等の配置) [指定がある場合]
・部品配置図 [指定がある場合]
・その他指示書 [指定がある場合]


<注意事項>
・ネットリスト及び回路図中の部品ピン番号は、必ず部品データシートの記載と一致させてください。
・ネットリストはテキスト形式で送付ください。
・ネットリストと回路図に相違がある場合は、基本的にネットリストが優先となってしまいますので、十分に整合の確認をお願い致します。
・実装面の指定は事前にお申し付けください。(例:表面実装部品を全て片面に配置する)
・パターン幅や配線の引き回し方法などのご指定がある場合は事前にお申し付けください。
・ご希望の基板サイズに回路が収まらない場合、サイズの拡張や層数の変更をお願いする場合があります。
・設計途中での設計内容変更、訂正、指示の追加は変更規模の大小に関わらず追加料金を頂戴することがございますので、ご理解とご協力をお願い致します。



お見積もり・お申し込み


■ 設計所要日数
原則5営業日
(ただし問い合わせ・返答待ち除く)
※大規模な回路、難易度の高いものについては相談させていただきます。
 別途プリント基板製造にリードタイムが必要です。


▼お見積もりはこちらから▼
自動お見積もり





コストをできるだけ抑えたい…
お手軽にご利用できる「らくらくプリント板」はこちら

らくらくプリント板
