PCBEを使ったプリント基板設計　PCBE操作マニュアル

・まずは環境を整えよう
・ガーバーデータのお話
・簡単なパターンを引いてみよう
・保存とガーバー出力
・プリント基板を製造依頼しよう

まずは環境を整えよう

プリント基板設計に使うのはPCBEのみです
PCBEのインストールについて解説します。
（インストールに関しては特に難しいことはありませんので、わかる方は読み飛ばしてください。）
　　PCBE…初心者でも簡単にプリント基板アートワークを設計できるフリーウェアです

VectorからPCBEをダウンロードします

ダウンロードしたファイルを実行するとインストールが開始します。

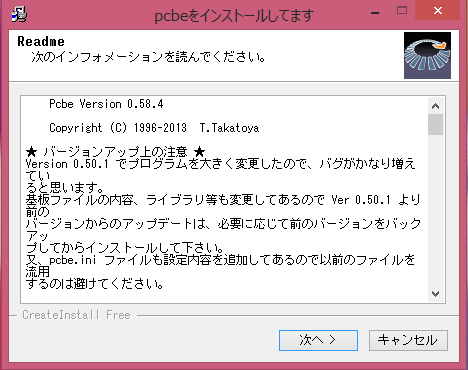

インフォメーションを読んで「次へ」をクリックします。
インストール画面1

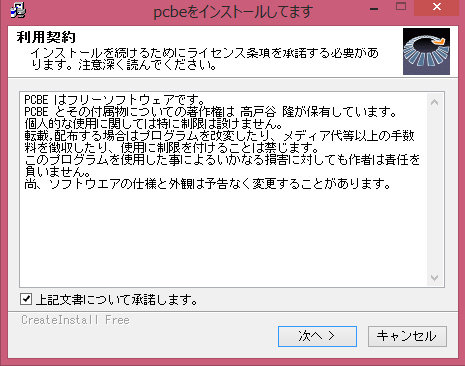

利用規約をよく読んで、「上記文書について承諾します。」にチェックを入れ、「次へ」をクリックします。
インストール画面2

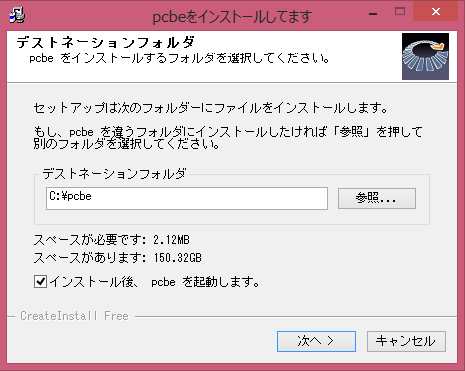

PCBEのインストールフォルダを選択します。
変更しなくても特に問題ありません。
「次へ」をクリックします。
インストール画面3

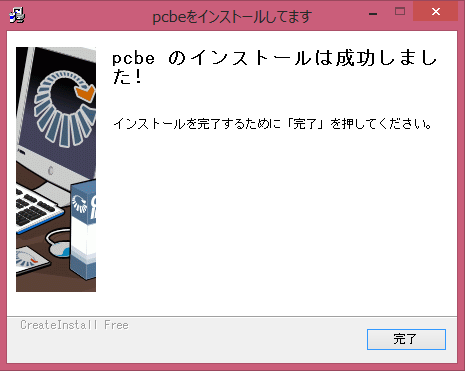

30秒～1分程度でインストールが完了します。
インストール画面4

ガーバーデータのお話＞＞
