パターンを左右反転する
一度作成したパターンを左右反転させるときに使う機能です。
例えば、部品面で作成したランドやパターンを向きを変えずに半田面に移動させたい場合などに使います。



複数選択機能で反転したいパターンを選択します。
左右反転画面1


「移動」をクリックし、パターン上の適当な位置をクリックします。
すると、選択したパターンがカーソルにくっついてきます。
左右反転画面2


パターンがカーソルにくっついてきますが、無視して「左右反転」をクリックします。
左右反転画面3


パターンが反転します。 この状態ではまだカーソルにくっついてきます。

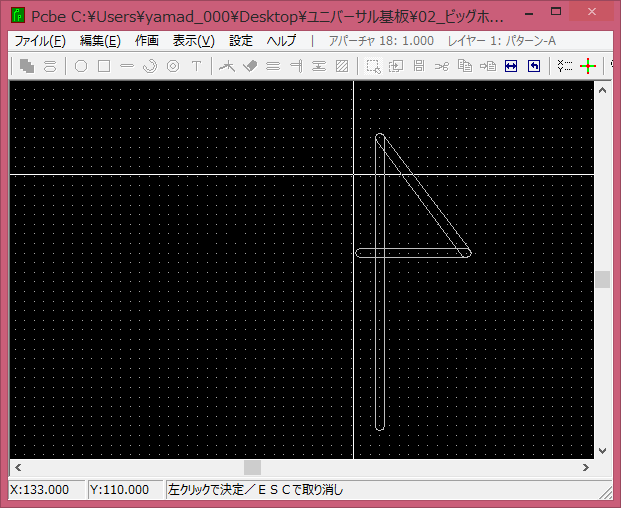

左右反転画面4


パターンを設置したい位置でもう一度クリックして位置を確定します。

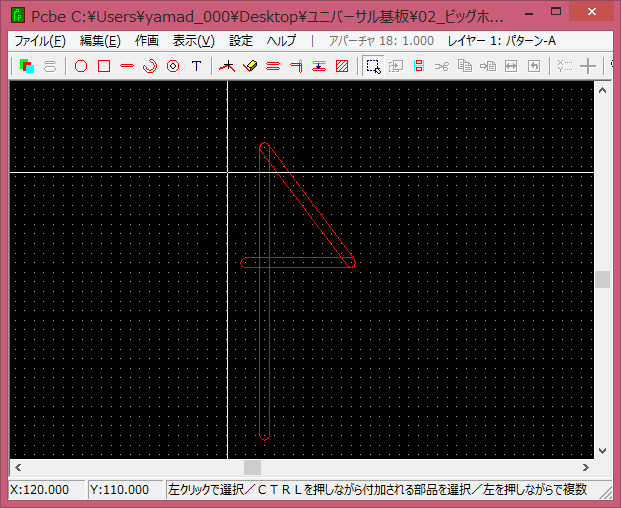

左右反転画面5
