PCBEを使ったプリント基板設計　PCBE操作マニュアル

ライブラリーに登録されている部品（パターンの組み合わせ）を作成中の図面に挿入します。

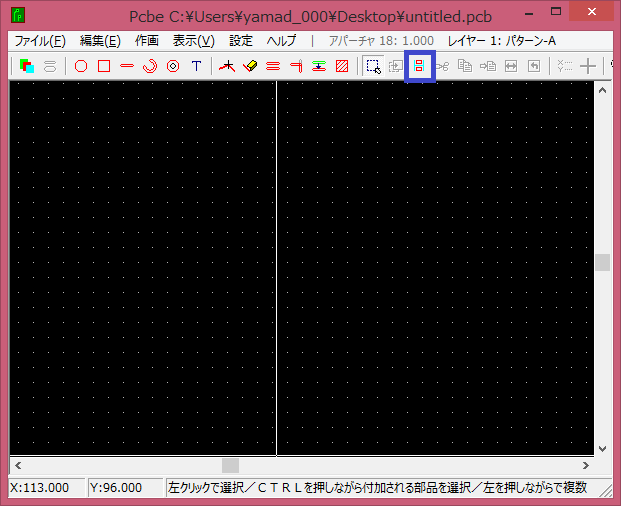

「結合／分解／部品」をクリックします。



「部品入力」ウィンドウが表示されますので、使用するライブラリーと部品を選択して「決定」をクリックします。
「部品入力面反転」にチェックを入れると挿入する面（半田面・部品面）が入れ替わります。

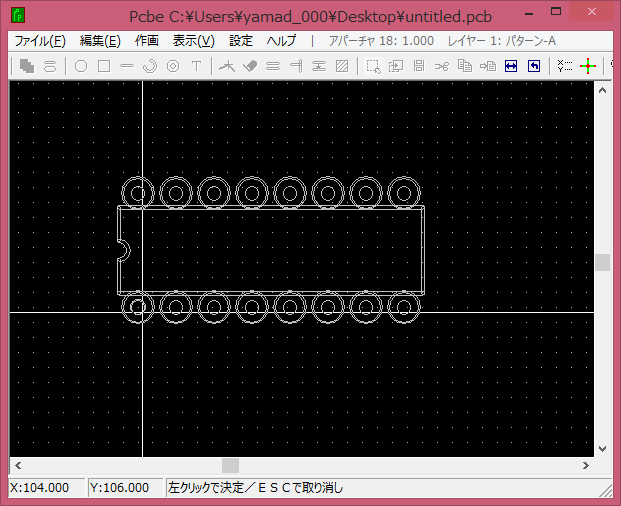

部品がマウスカーソルにくっついてきますので、挿入したい位置でクリックします。



これで部品の挿入が完了です。
この後は他のパターン（結合したパターン）と同じように扱えます。
