一度作ったパターンのレイヤー・アパーチャを変更する
一度作成したパターンのレイヤーやアパーチャを変更したいときに使う機能です。


「変更」をクリックします。
レイヤー変更操作画面1


変更したいパターンをクリックします。(パターンの枠線上をクリック)
レイヤー変更操作画面2


選択したパターンが白色に変わります。

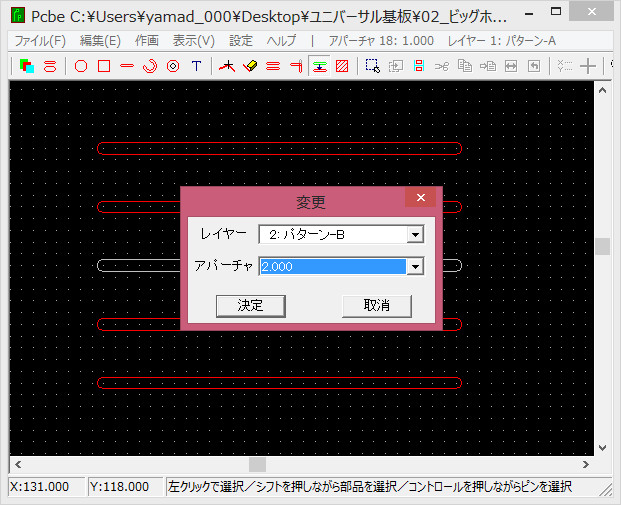

「変更」のダイアログが現れますので、変更後のレイヤー・アパーチャを選択します。
ちなみに今回は直線を変更しますので、アパーチャは線の太さです。
レイヤー変更操作画面3

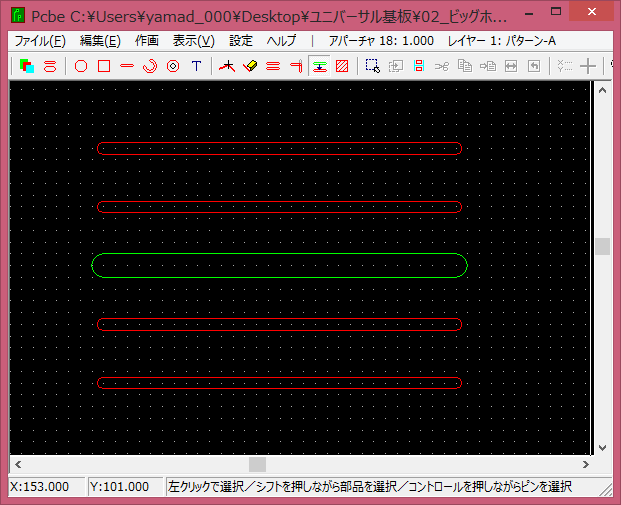

パターンのレイヤー・アパーチャが変更されます。
残念ながら複数のパターンを一度に変更することはできません。(結合していても)
レイヤー変更操作画面4
