パターン間隔を測定する
作成したパターンの間隔を測定します。
デザインルールのチェックをするときなどに使います。

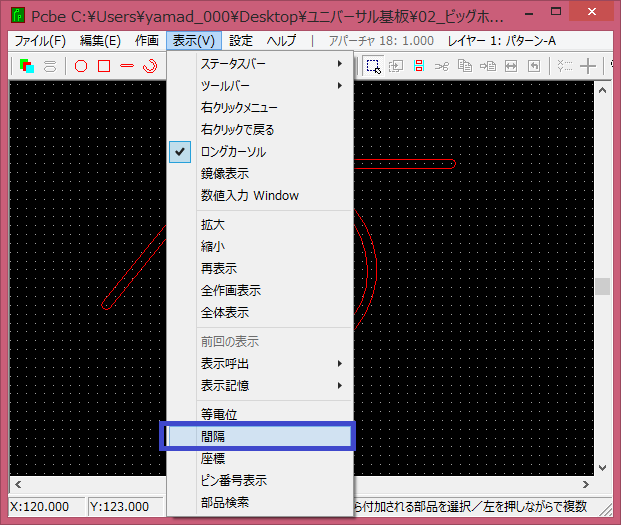

「表示」→「間隔」をクリックします。
パターン間隔測定画面1

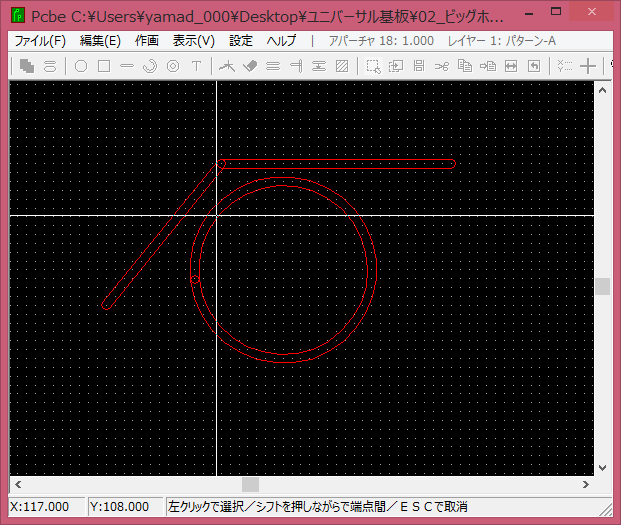

距離を測定したいパターンの片側をクリックします。
パターン間隔測定画面2


次にもう一方のパターンをクリックします。
パターン間隔測定画面3

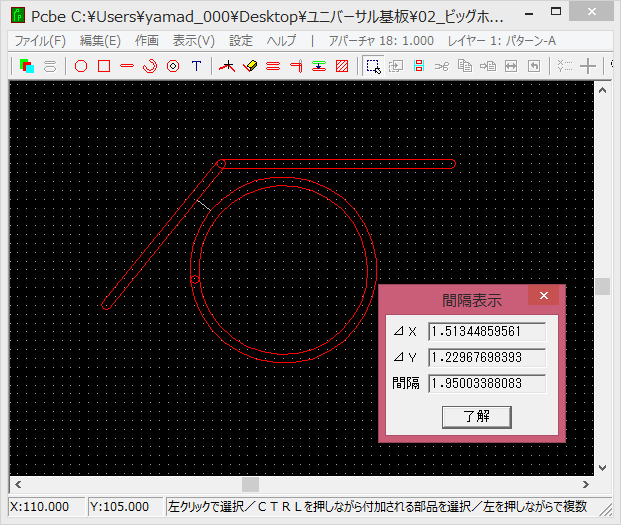

「間隔」にパターン間の最短距離が表示されます。
「ΔX」は横方向移動距離、「ΔY」は縦方向移動距離です。
パターン間距離は、パターンの端から端です。(中心間ではありません)
最短距離を測定した位置に白い線が表示されます。
パターン間隔測定画面4
