パターンを削除する
一度作成したパターンを削除するときに使う機能です。


「削除」をクリックします。
間違って作ってしまった真ん中のパターンを削除してみます。
削除操作画面1


削除したいパターンをクリックまたはドラッグで選択します。(パターンの外枠線をクリック)
この機能では1回選択毎に削除を実施しますので、連続してパターンを選択することはできません。
1回のクリックまたはドラッグで選択できる範囲に限られます。
選択されると白色に変化します。
削除操作画面2

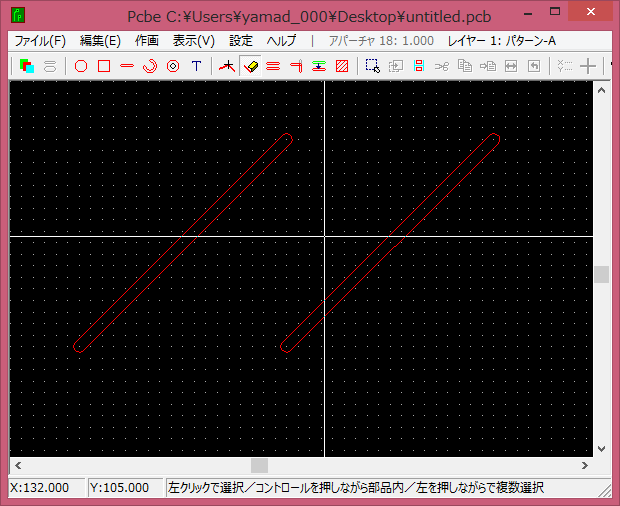

適当なところをもう一度クリックすると削除されます。
右クリックすると取り消すことができます。
削除操作画面3

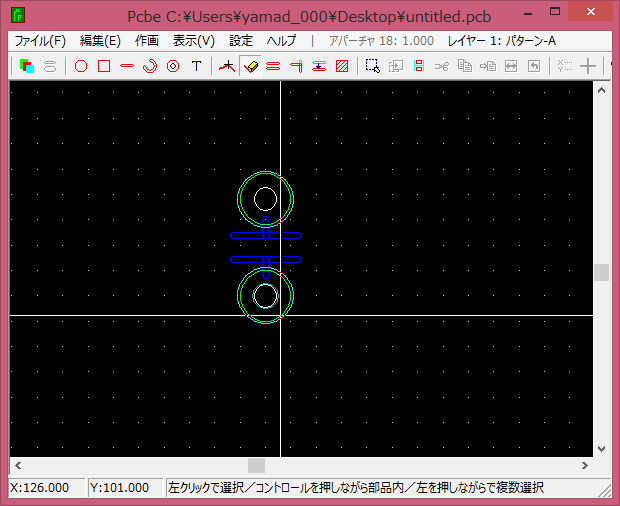

次にグループ化(結合)された部品の場合の説明です。
削除操作画面4

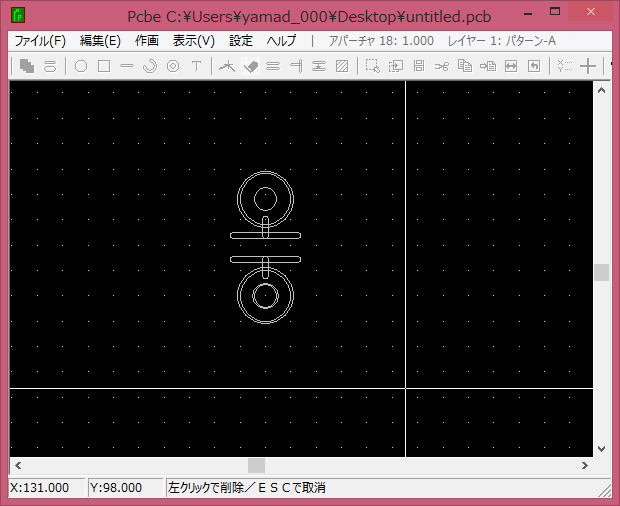

上と同じように部品をクリックすると、部品全体が選択されます。
削除操作画面5


もう一度クリックすると部品全体が削除されます。
削除操作画面6


部品の一部だけを削除するためには、Ctrlキーを押しながら削除したい部分をクリックします。
クリックした部分だけが選択され、白色になります。
(※下図の場合は、3重丸がランドとして結合されているため、Ctrlキーを押しながらクリックすると3つ全ての丸が選択されます。) 削除操作画面7

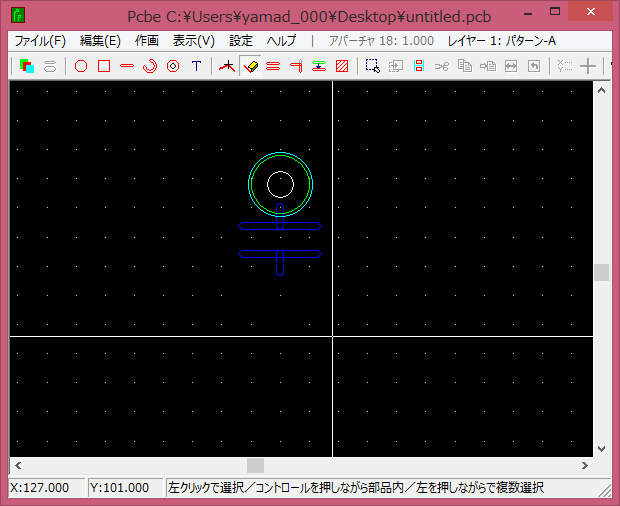

もう一度クリックすると選択した部分のみが削除されます。
削除操作画面8


※Ver0.58.6以降、「選択/設定」メニューで「クリックで削除」にチェックを入れるとワンクリックで削除できます。
