曲線(円弧)を引く
曲線(円弧)を引きます。
サーマルランドや、ベタパターンでスルーホールを避ける時などに使います。



「円弧模写」をクリックします。
曲線(円弧)編集画面1

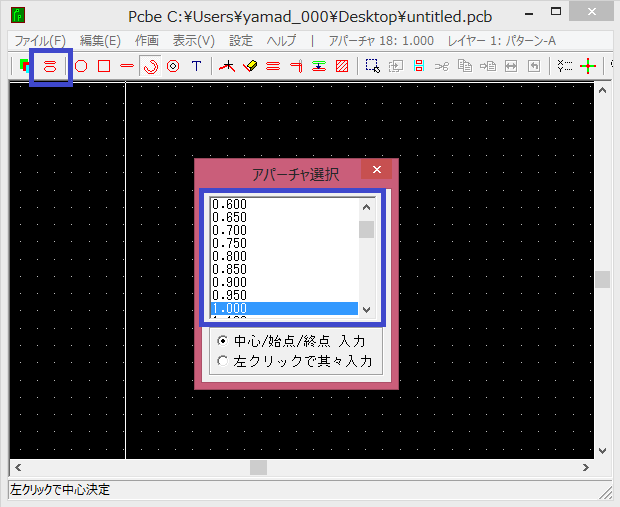

「選択/設定」をクリックすると、アパーチャ設定画面が表示されます。
ここでは線の太さ(mm)を指定します。
ちなみに直線と違い、円弧では「角ペン」は選べません。
曲線(円弧)編集画面2

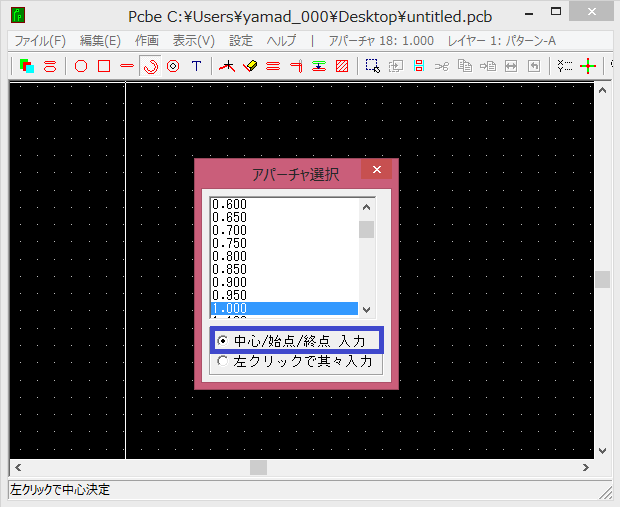

「中心/始点/終点 入力」と「左クリックで其々入力」の2種類の方法で描画できます。
まずは「中心/始点/終点 入力」の方法を説明します。
曲線(円弧)編集画面3


初めに、円弧の中心となる位置をクリックします。
曲線(円弧)編集画面4

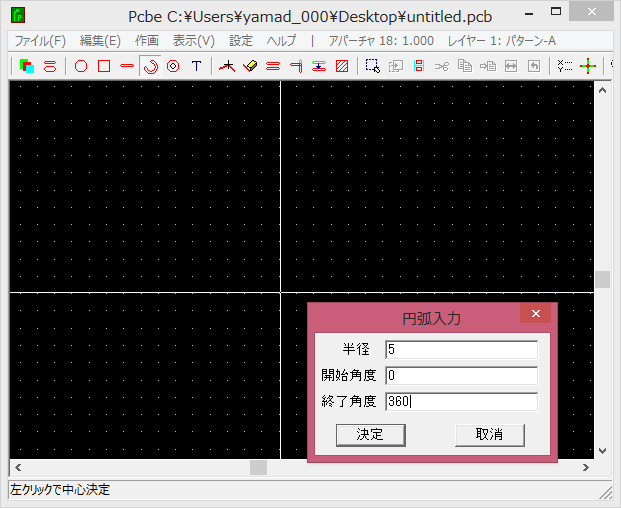

「円弧入力」画面が現れますので必要事項を入力します。
「開始角度」「終了角度」はそれぞれ0〜360で入力します。
0°は中心の右側で、反時計回りに角度が増えていきます。
開始角度0°、終了角度360°とすると完全な円になります。 丸ラインは常に同じ線幅ですが、角ラインは斜めに引くと太いラインになりますので注意が必要です。(45°の場合、0°線の約1.414倍)
曲線(円弧)編集画面5

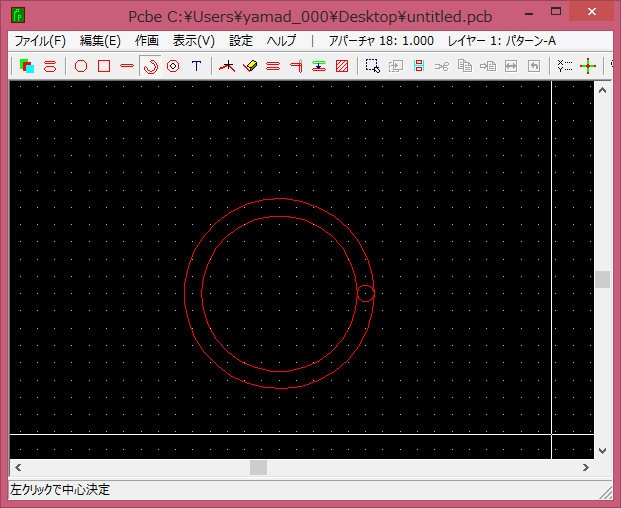

「決定」をクリックすると円弧が描画されます。
一定の太さの線で円が描かれます。
(「丸ランド模写」では塗りつぶされた円ですが、「円弧模写」は線で円を描きます。
曲線(円弧)編集画面6

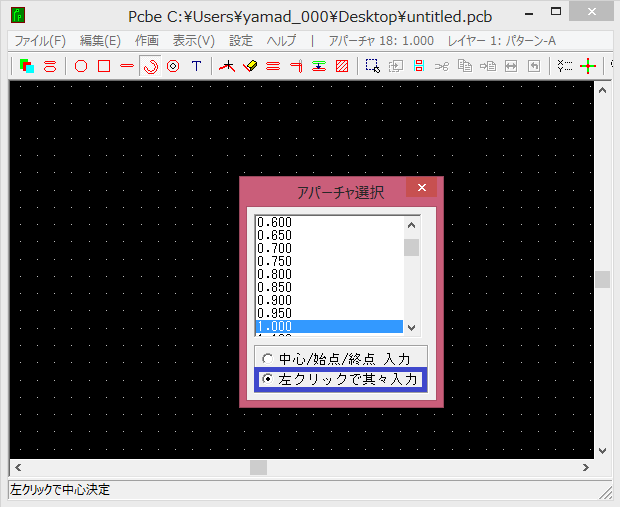

次に「左クリックで其々入力」を解説します。
曲線(円弧)編集画面7


初めに、円弧の中心となる位置をクリックします。
曲線(円弧)編集画面8


次に始点をクリックします。
曲線(円弧)編集画面9


最後に終点をクリックして完成です。
ただ、「左クリックで其々入力」で360°の円を描くのはマウスでの位置調整が結構難しいので「中心/始点/終点 入力」がおすすめです。
曲線(円弧)編集画面10

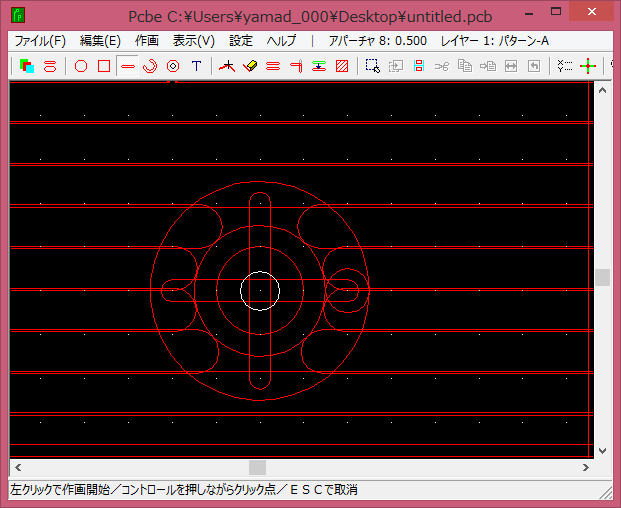

この機能を使えばサーマルランドも描けます。
曲線(円弧)編集画面10


上のサーマルランドのパターンはこんな感じになります。
曲線(円弧)編集画面10
