2本の線の交点にパターンを追加する
直線や曲線(円弧)の交点・頂点にパターンを設置します。


まず、交点に設置したいパターンの種類を選択します。
丸ランド、角ランド、ライン、円弧、パッド、テキストから選びます。
ここではパッドを描写してみます。

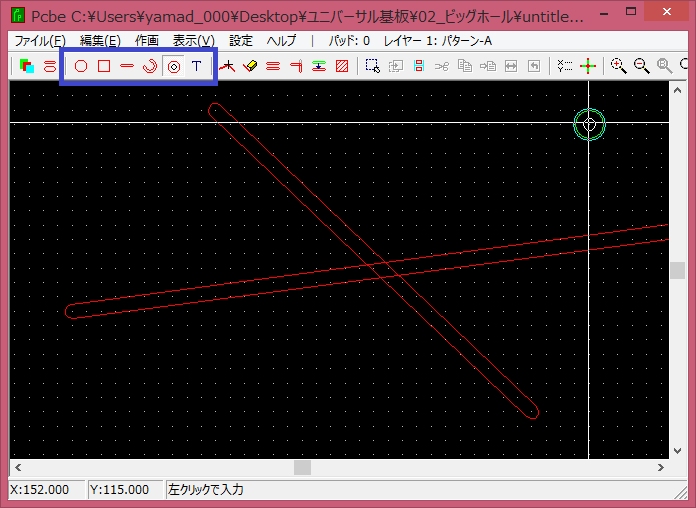

交点・端点編集画面1


「交点/端点入力」をクリックします。

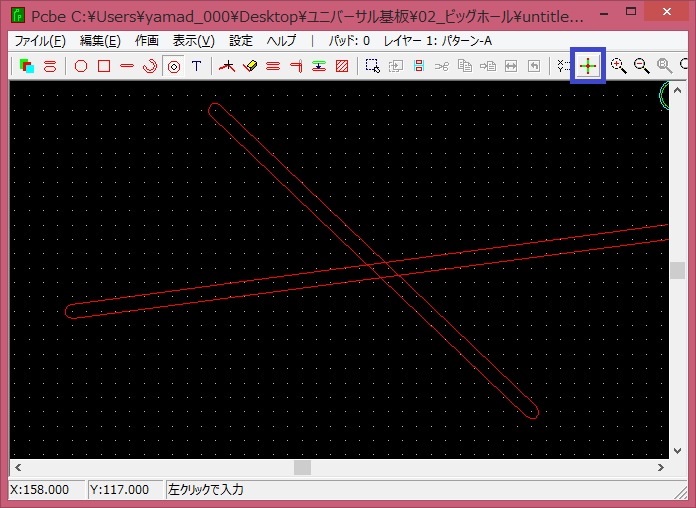

交点・端点編集画面2


次に1本目の直線または曲線(円弧)をクリックします。

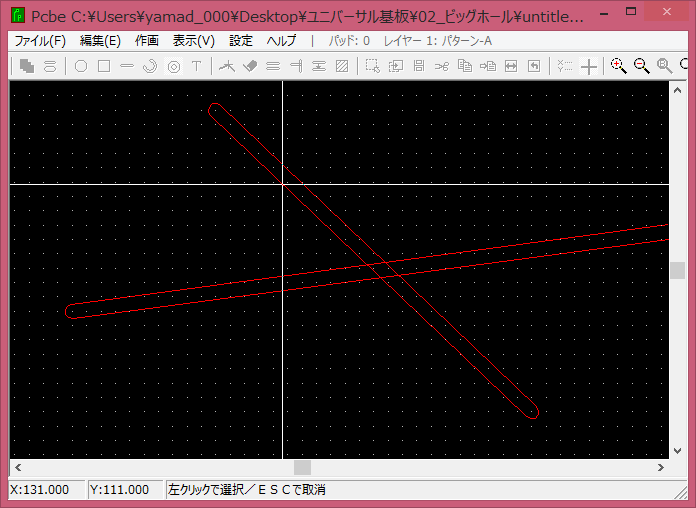

交点・端点編集画面3


続いてもう1本の直線または曲線(円弧)をクリックします。
<注>2本の線に2つの交点がある場合(円弧の交点)、クリックした位置に近い方の交点が選択されます。

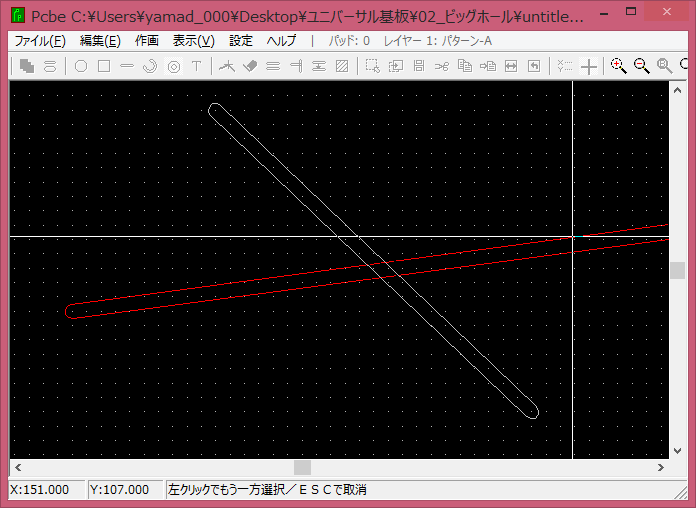

交点・端点編集画面4


すると2本の線の交点にパッドが設置されます。
丸ランドや角ランドもまったく同じ手順で交点に設置できます。
直線の場合は、始点・終点を決める際にこの機能を使えます。(終点に使う場合は、始点をクリックした後に「交点/端点入力」をクリック)
曲線(円弧)の場合は、中心や始点にこの機能を使えます。

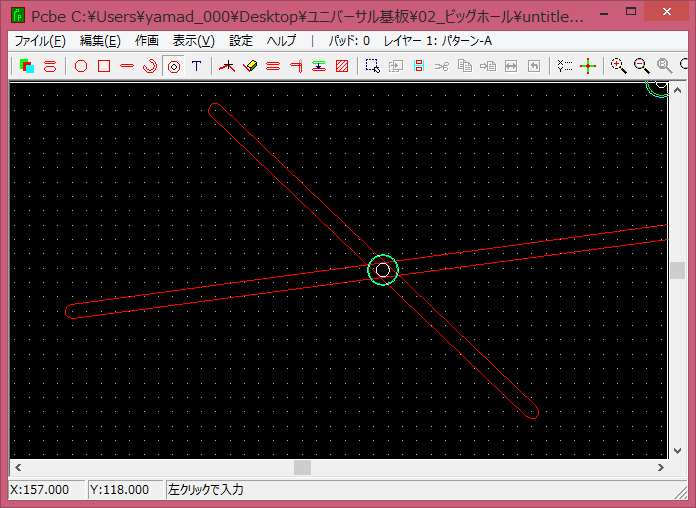

交点・端点編集画面5
