電子回路の基礎を支える「３大受動部品」：
抵抗器・コンデンサ・インダクタとは？
 |
はじめに |
受動部品は自ら電気信号を制御したり増幅させたりすることはできませんが、それらを手助けする重要な脇役です。
その中でも特に代表的なものが「抵抗器（レジスタ）」「コンデンサ（キャパシタ）」「インダクタ（コイル）」の3つです。
これらは「３大受動部品」とも呼ばれ、回路の電流や電圧の流れをコントロールするために不可欠です。
この記事では、これらの部品がどのような仕組みで働き、どんな役割を果たすのか、
さらに電流を水流に例えて、直感的にわかりやすく解説します。
|

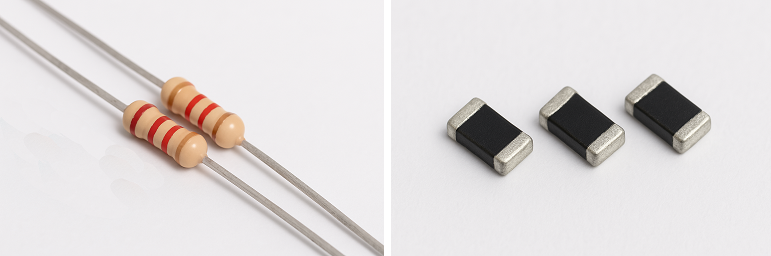

1. 抵抗器（レジスタ）とは？ |
■ 役割
抵抗器は、電流の流れに抵抗を加える部品です。
過剰な電流が流れないように抑えたり、電圧を分割したりと、回路の安定動作に欠かせません。
■ 仕組み
導体（炭素や金属酸化物など）を通して、あえて電気の通りにくい経路を作ることで、電流を制限します。

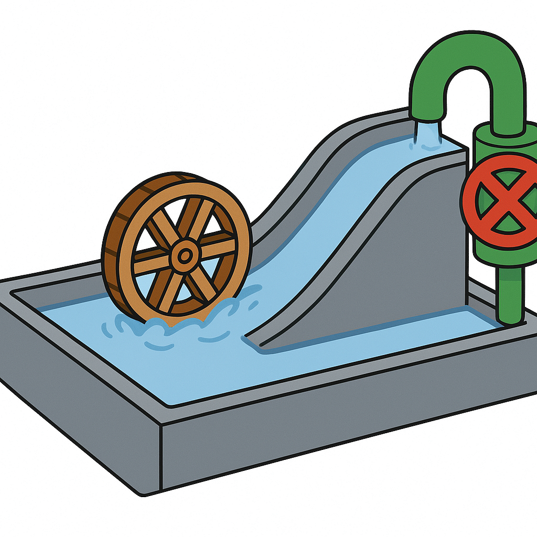

■ 抵抗を使った回路イメージ
ポンプで高い位置まで汲み上げられた水は、水路へ流れ出します。
傾斜のある水路には水車があり、水の流れを邪魔します。
水車を通った水は、ポンプまで帰ってきて、また汲み上げられます。
水路の落差＝電圧
水車＝抵抗
ポンプ＝電源（電圧を生むもの）
１秒間に流れる水の量＝電流
■ 主な用途と具体例
電流の制限：LEDに過電流が流れないように、直列に抵抗を挿入する。
電圧の分割：電圧を2つの抵抗で分けて、センサー入力などの基準電圧を作る。
プルアップ／プルダウン：未接続時の電位を固定して、デジタル回路を安定させる。
|

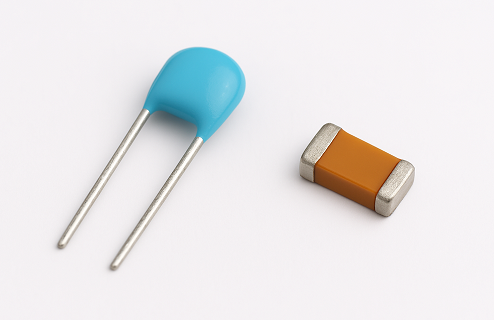

2. コンデンサ（キャパシタ）とは？ |
■ 役割
コンデンサは、電気を一時的に蓄えたり放出したりする部品です。
電源のノイズ除去や、電圧の変化を滑らかにする「フィルタ」として使われます。
■ 仕組み
2枚の金属板（電極）を絶縁体（誘電体）を挟んで向かい合わせにした構造を持ちます。
電源をつなぐと、電気がプレートに静電気的に溜まり、電圧が変わると放電します。
また、「直流電流を遮断し、交流電流を通す」という機能もあります。
コンデンサは、2枚の電極板が向かい合った構造になっています。
絶縁体（空気や誘電体）によって隔てられているので、直流を遮断するのは理解できますが、交流はなぜ通すことができるのでしょうか？
「コンデンサは交流を通す」といっても、絶縁体を貫いて電子を流せるわけではありません。

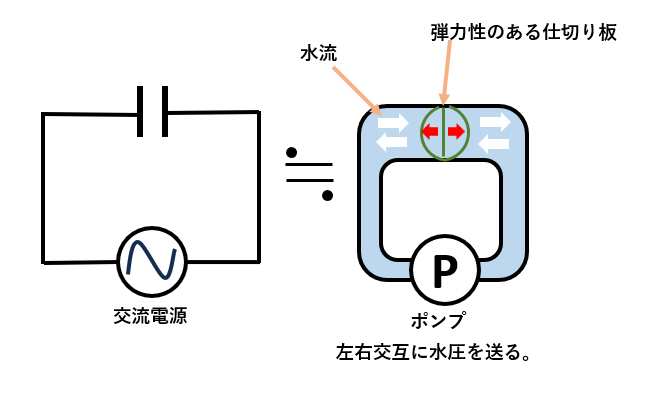

これをイメージするために、以下のような水流モデルで考えてみます。
弾力性ある膜によって仕切られたパイプがあり、ポンプによって左右交互に水圧が送られたとします。
水圧によって膜は左右交互に伸縮しますが、左右の水は混じり合いません。
しかし、膜の伸縮によって左右交互に水流が生まれているのと同等になります。
この膜の部分がコンデンサ、膜で仕切られた左右の水流は交流が流れる導線部に相当します。
■ 主な用途と具体例
ノイズ除去（デカップリング）：電源ラインに並列に入れて、高周波ノイズを逃がす。マイコンやICの近くに配置。
電圧の平滑化（スムージング）：整流回路の後に入れて、脈動する直流をなだらかにする。
タイミング生成：抵抗と組み合わせてRC回路を作り、一定時間の遅延を発生させる。
一時的な電力供給：電源が一瞬落ちても回路が安定して動作するように、蓄えた電気を供給する。
|

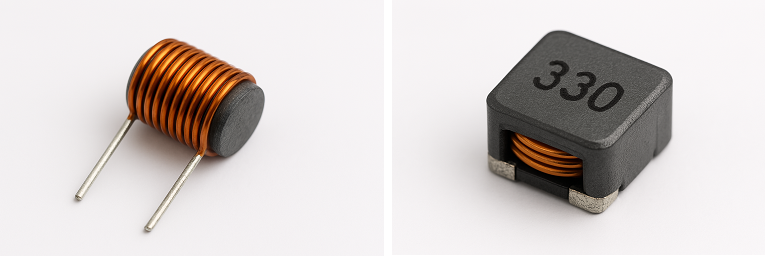

3. インダクタ（コイル）とは？ |
■ 役割
インダクタは、電流の変化を妨げる性質を持ちます。
スイッチング電源やフィルタ回路、ノイズ除去、エネルギーの一時的保存などに使われます。
■ 仕組み
導線をぐるぐると巻いた構造を持ち、磁界を作りながらエネルギーを蓄えます。
電流が流れると磁場が発生し、急激な電流の変化を抑制する働きがあります。
水流モデルだと「慣性のある大きな水車」のイメージです。
水車は、急に水を流してもすぐには回りません。
つまり、電流も急には流れないようにブレーキがかかります。
一方、一度水が流れ始めて水車が回り出すと、
水が少なくなってもしばらくは惰性で水を送り続ける力があります。
このように、インダクタは急激な電流変化を嫌い、ゆっくりと変化させる働きを持っています。
■ 主な用途と具体例
ノイズ除去（フィルタ）：電源ラインに直列に入れて、高周波のノイズを通しにくくする。
スイッチング電源：エネルギーを蓄えてから放出することで、電圧を昇降圧させる。
発振回路・共振回路：コンデンサと組み合わせて周波数を制御し、無線や音響回路に使う。
電流の平滑化：電流が急変しないようにゆっくり変化させ、回路を安定動作させる。
|
まとめ |
抵抗、コンデンサはほぼ全ての電子回路に使用されており、インダクタも使われることが多いです。
これらの動作を正しく理解し、目的に応じて使い分けていくことが、信頼性の高い回路設計につながります。
複雑な電子回路に取り組むうえでも、このような基本部品の働きを丁寧に押さえておくことが、設計全体の質を高める大きな手助けになるでしょう。
