Kicadの細かい使い方解説　回路図エディターその１

Kicadについて「この機能って何に使うの？」や、「どう便利なの？」などを掘り下げていきます。

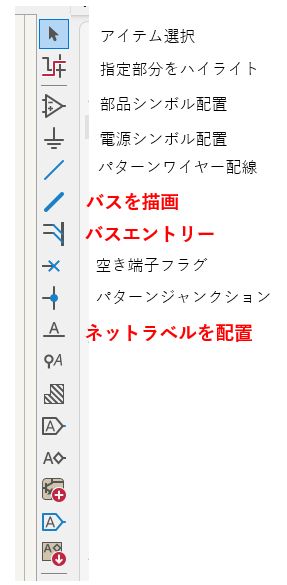

回路図にあるツールバー

kicadの回路図エディターを開くと右端に出てくるこのツールバー

今回は「バスを描画」「ワイヤー-バスエントリーを配置」「ネットラベルを配置」の機能について触れたいと思います。

上記黒字の機能は以前の記事で触れておりますので、そちらをご参照ください。
↓↓
KiCadで基板を作ってみた

Kicad バス配線

下図のように、7 セグメント LED を 4 個（U1～U4）横並びで使い、
上側には A～G の各セグメントに対応する 7 本の抵抗（R1～R7）を置いた回路があった場合、

抵抗７個×７セグ４個＝28本の配線を全て書くと図がごちゃつきますので、
バスを使って回路図を簡略化させます。

回路図右のツールバーのこの太い青のアイコン「バスを描画」を選択

配線をまとめたい箇所にバスを置きます。

次に「ワイヤー-バスエントリーを配置」を選択

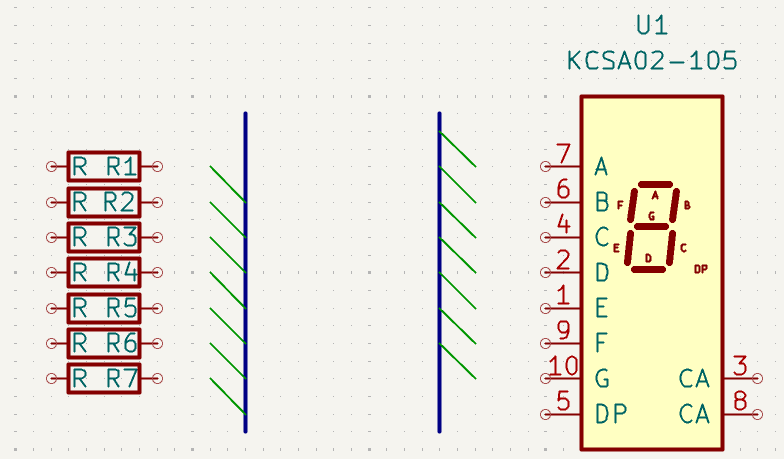

すると斜めのバーが出てきますので、ワイヤーでつなげられるよう少し間隔を空けて配置します。
※このバスエントリーバーを部品にダイレクトに繋ぐと、ERC時にエラー認定されます。

それぞれをワイヤーでつなぎます。

次にそれぞれのピンがどれに対応するかkicadに認識させるため、ラベリングしていきます。
以下の「ネットラベルを配置」を選択すると、

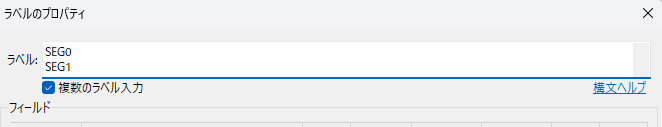

このような画面が出るので、「ラベル」の箇所に付けたいラベル名を入れていきます。
今回は「SEG０～6」とします。

７個のラベルを都度入力してラベリングして入力して・・・というのは手間なので、
「複数のラベル入力」にチェックを入れて、SEG0、SEG1・・・・SEG６までを一度に入力すると、
※画像では見えないですが下にSEG２～SEG６が隠れています。

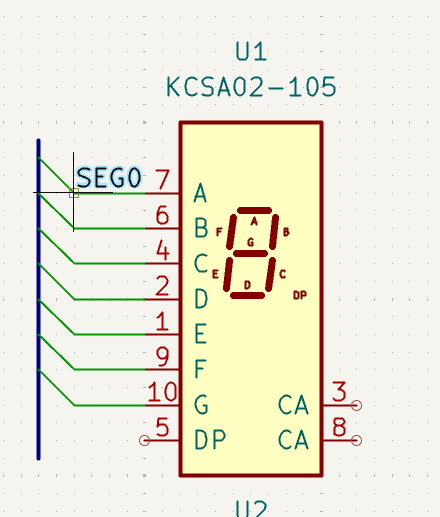

下図のように最初のラベル「SEG0」が表示されるので、任意の箇所にクリックして置くと次に自動的にSEG1が出てきます。

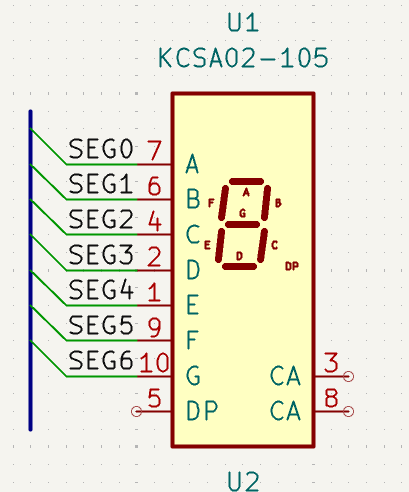

クリックして置いての連続でSEG０～６までの全てのラベリングが可能となります。

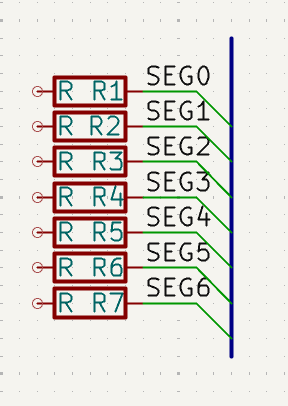

抵抗側も同じくSEG0～６としてラベリングします。

そして抵抗側のバスにバス名「SEG[0..6]」を付けることで、
「このバスは 7 本の信号（SEG0～SEG6）を束ねています」とkicadに認識させます。

次に他の７セグにもU1同様にバスとそのラベルを配置します。

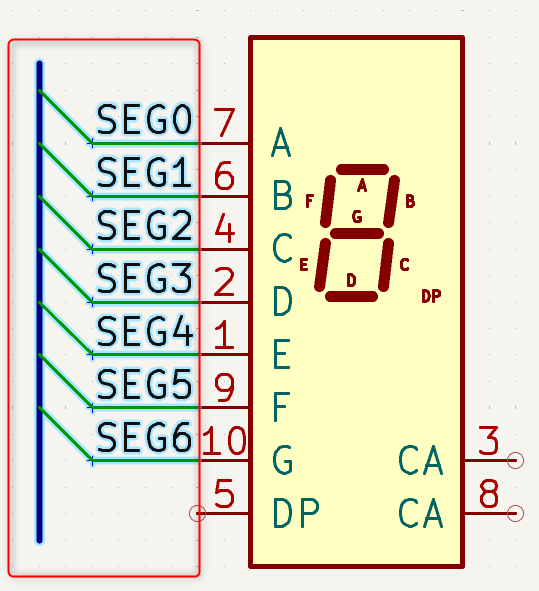

下図のように範囲指定すると、そこにあるものすべてを選択できまして、

選択した状態でCtrl+CをしてCtrl+Vをすると、
下図のように選択範囲全部を貼れるようになりますので、

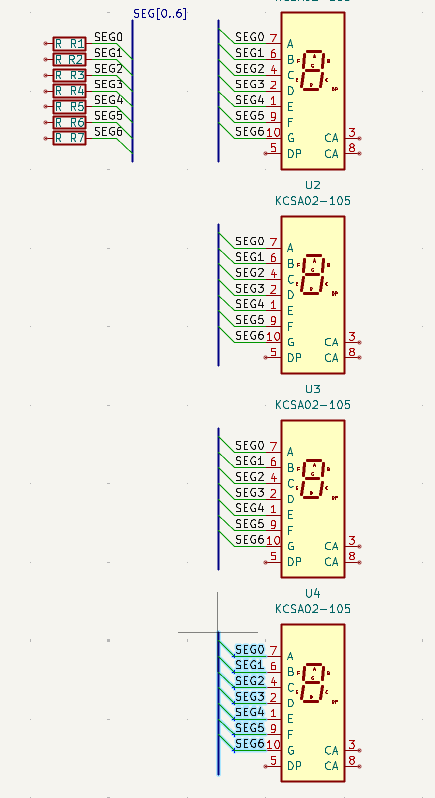

U2に貼って→Ctrl+V→U3に貼って→Ctrl+V→U4に貼ってと繰り返して全体を完成させます。

これでバス配線は完了です。

このようにKicadの細かい使い方をシリーズで紹介していきますので、引き続きお読みいただければ幸いです。
