PCBEを使ったプリント基板設計　PCBE操作マニュアル

オリジナルのパッドを設定します。
自由にレイヤーと丸のサイズを変えることができます。

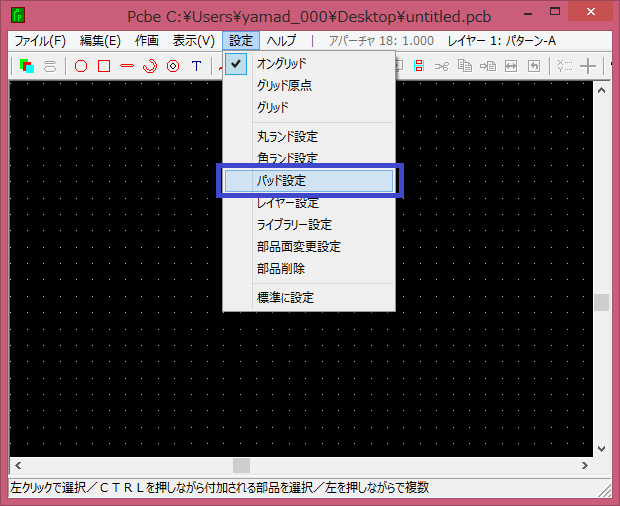

「設定」メニューの「パッド設定」をクリックします。



「パッド設定」画面が表示されます。

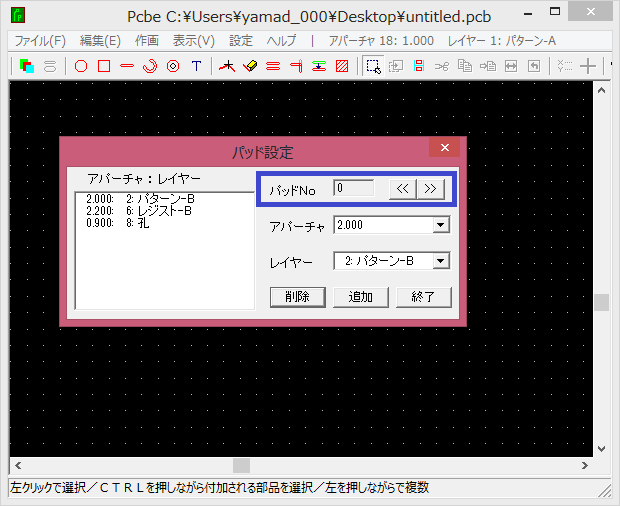

「＜＜」「＞＞」でパッドNoを選びます。



新しいパッドを作るときは、左画面に何も表示されていないパッドNoを選びます。
パッドを設定するときはレイヤーを１つ１つ設定して追加していきます。

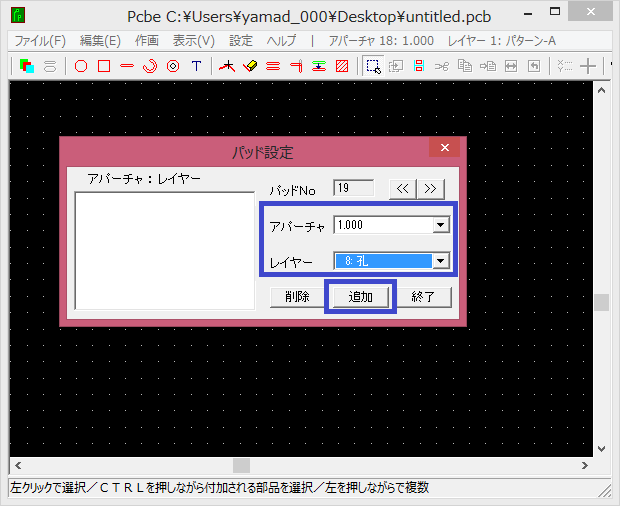

まず、アパーチャとレイヤーを選択します
アパーチャは丸の直径(mm)です。
レイヤーを選択して「追加」をクリックします。

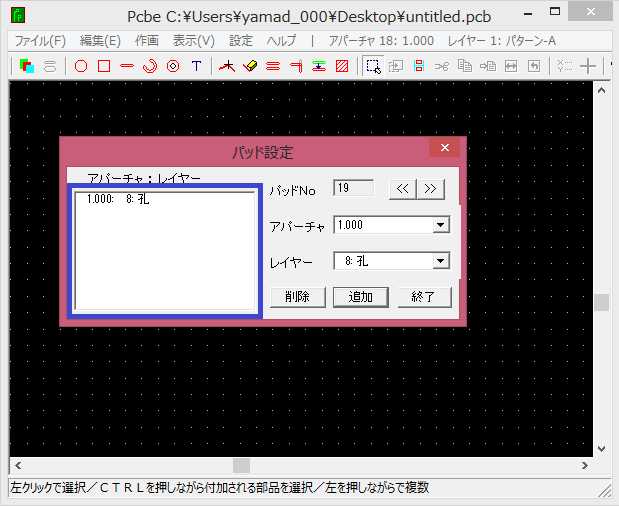

左側に追加した内容が反映されます。
続けて他のレイヤーの設定も同じ手順で追加していきます。



パターンBとレジストBを追加しました。
「終了」ボタンで編集を完了します。



追加したオリジナルパッドを確認してみます。

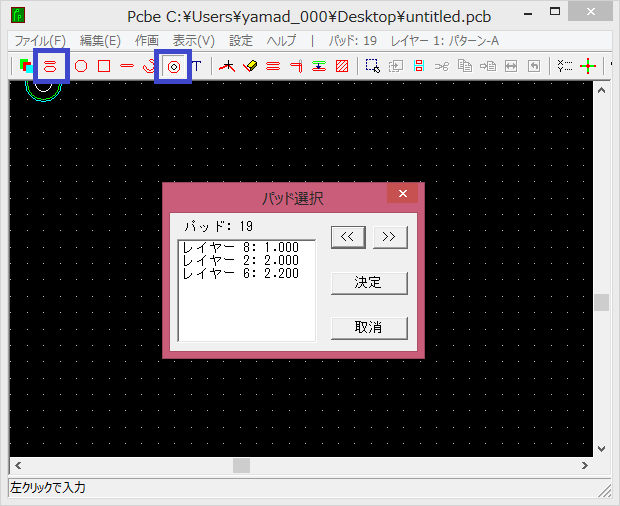

パッド選択画面で「パッド19」が追加されています。



パッドの設置方法は「パッド（ランド）を作る」をご参照ください。
