編集するレイヤーの選択
今からどのレイヤーを編集するかを選択します。

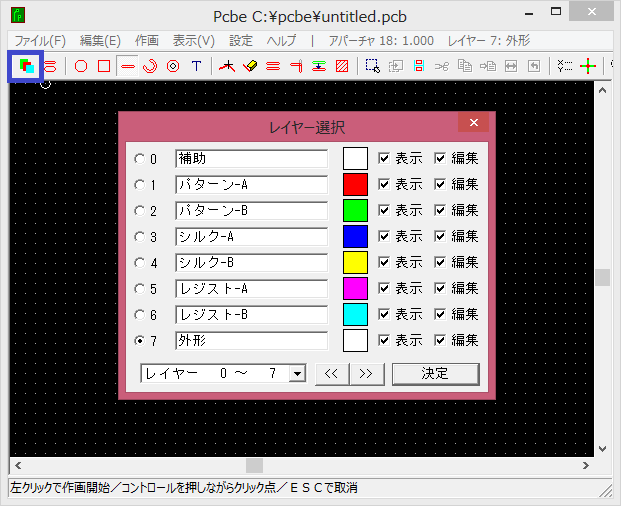

画面左上の「レイヤー選択」をクリックすると下のような画面になります。
レイヤー選択画面1

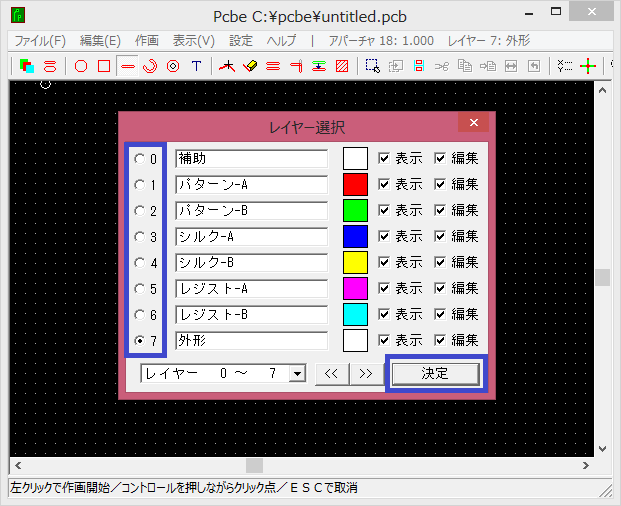

編集したいレイヤーを左のラジオボタンで選択して「決定」をクリックするとレイヤーを選択できます。
レイヤー選択画面2

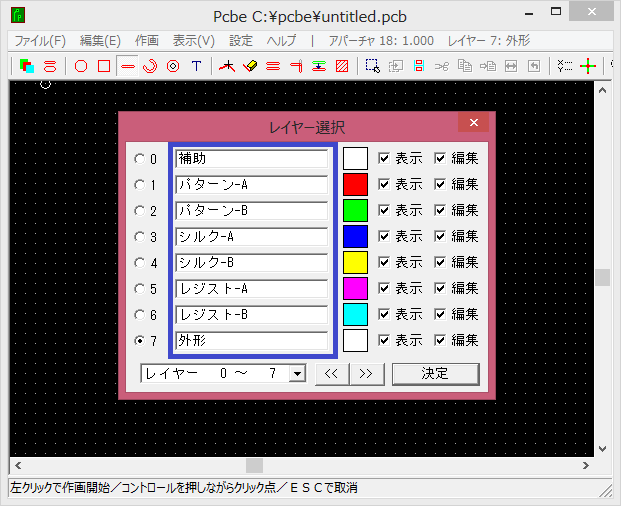

パターン-A、パターン-Bなどと書かれていますが、A=部品面、B=半田面と読み替えると良いでしょう。(逆でも構いません)
また、ここでレイヤー名を変えることもできます。
事前にわかりやすい名前に変えておいた方が良いでしょう。
※パターンを作っている途中でレイヤー名を変えると不具合が出る可能性があるので、必ずパターンを描く前に設定してください。
レイヤー選択画面3

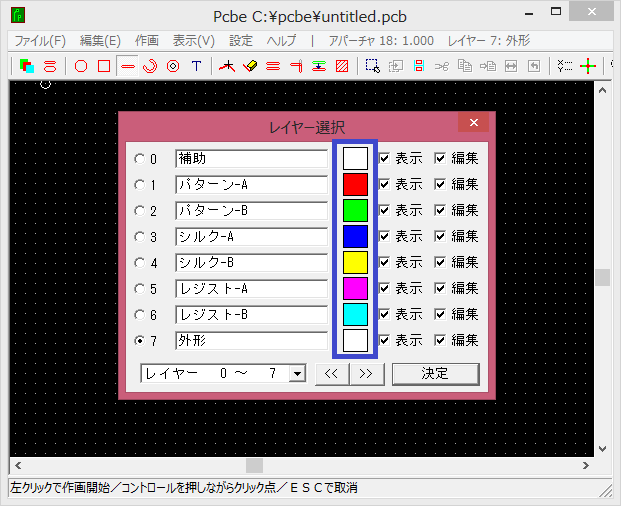

レイヤーの表示色が表示されます。
クリックすることで色を変えることができます。
レイヤー選択画面4

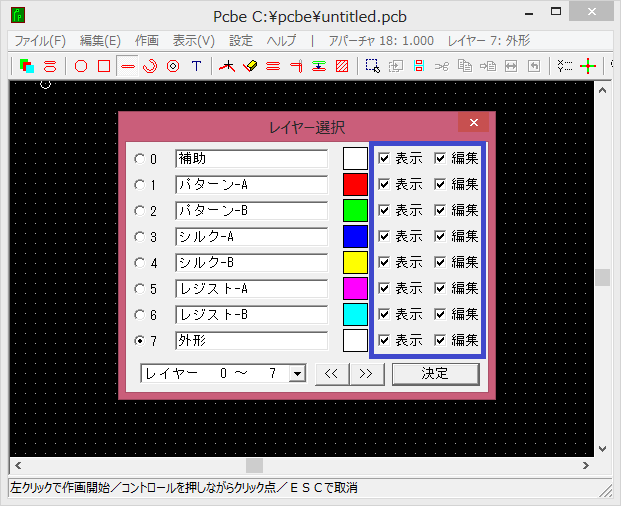

表示・編集するレイヤーを選択します。
複数のレイヤーが重なって見難い時などに不要なレイヤーの「表示」のチェックを外します。
(当然ですが、編集もできなくなります。)
「編集」のチェックを外すと、表示はされますが編集(パターンの移動や変形、削除など)ができなくなり、間違って編集してしまうことを防げます。
レイヤー選択画面5

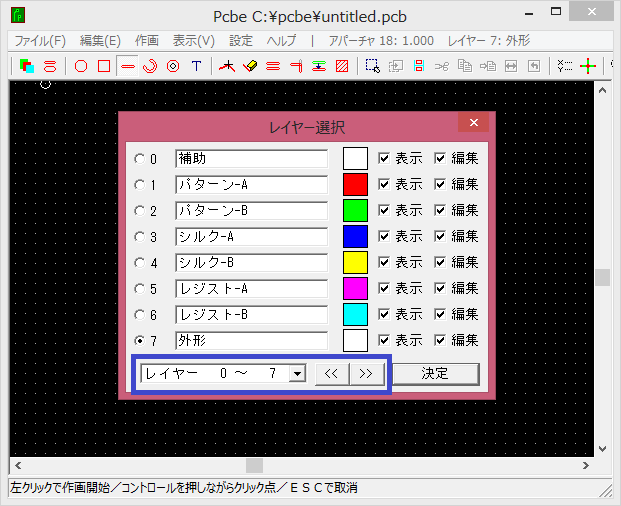

レイヤーは最初の画面で表示されている8つだけでなく、複数のページにあります。
「<<」で前のページ、「>>」で次のページに移動することができます。
また、左のリストから直接ページを移動することもできます。
レイヤー選択画面6
