丸いパターンを作成します。
特にDIP部品のランドや丸ランドのレジスト抜き、穴などに使います。


「丸ランド模写」をクリックします。
するとカーソルの真ん中に円が表示されます。

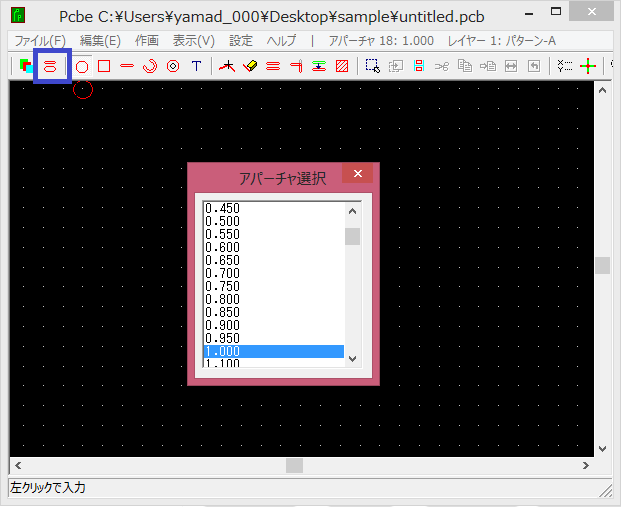

「選択/設定」をクリックすると、アパーチャ設定画面が表示されます。
ここでは円の直径(mm)を選択します。

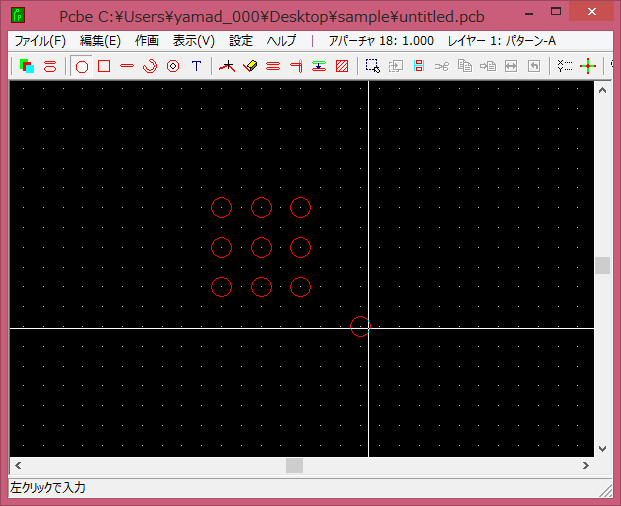

クリックすると丸いパターンが設置されます。
グリッドを使う場合は、グリッド上に円の中心が来ます。
丸枠だけが表示されますが、実際のガーバーデータでは塗りつぶされた状態になります。
なお、パターンの中に丸穴を設置したときは、自動的に丸穴の形にパターンがくりぬかれます。
