AIを使った基板設計にチャレンジ（2025年6月版）

了解です！

「7セグメントLEDで数字が0〜9まで1秒ごとにカウントアップ」する回路は、
以下のような構成で作るのが一般的です。

★必要な部品
・7セグメントLED（アノード共通 or カソード共通）
・IC 4026（7セグメントドライバ付きカウンタ）
・タイマーIC 555（1Hzのクロック生成）
・抵抗（複数）
・コンデンサ（555のタイミング設定用）
・電源（5V or 9Vなど）

回路の構成（概要）
555タイマーICをアスティブルモードで使って、
約1Hz（1秒ごと）のパルスを生成。

その1HzパルスをIC 4026のクロック入力（pin 1）に接続。
4026はそのクロックに従って、0〜9の数字を順番に出力。
出力は7セグメントLEDに直接つながり、表示される。

了解です！

0〜9の数字を約1.45秒周期で表示する7セグLEDカウンター回路に必要な部品を一覧にまとめます。

必要部品一覧（分類つき）

★ ロジックIC・ドライバ
タイマーIC NE555 約1.45秒周期のパルス生成（アスティブル動作）
カウンタIC CD4026BE クロック入力により0〜9をカウント＋表示制御

★表示素子
7セグメントLED SC56-11GWA 共通カソード、数字表示

★抵抗
R1 10kΩ NE555 タイミング設定
R2 100kΩ NE555 タイミング設定（周期に応じ調整可）
R3〜R9 470Ω LEDのa〜g各セグメントへの電流制限

★コンデンサ
C1 10μF NE555のタイミング設定用（周期調整）
C2 0.01μF NE555のPin5とGND間、ノイズ対策（任意だが推奨）

★電源関連・配線
電源 DC 5V or 9V すべてのICやLED用の電源
タクトスイッチ 任意 CD4026のリセット（Pin15）用（あれば便利）
抵抗（追加） 10kΩ（任意） リセット用プルダウン抵抗（スイッチ使う場合）
ブレッドボード 任意サイズ 配線・テスト用
ジャンパーワイヤー 各色 接続用

了解です！

NE555 アスティブル動作で周期を1秒に近づける方法

NE555のアスティブル動作で周期を約1.0秒にするには、R1, R2, C1のいずれかを調整します。

周期の基本式（復習）

T = 0.693 × (R1 + 2 × R2) × C1

たとえば、1秒 ≒ 1000ms に近づけたい場合、逆算すると最適な値が求められます。

実用例

• 例1：R1 = 4.7kΩ, R2 = 68kΩ, C1 = 10μF
  → T = 0.693 × (4.7k + 2×68k) × 10μF ≒ 0.975秒
  → かなり1秒に近い！
• 例2：R1 = 10kΩ, R2 = 56kΩ, C1 = 10μF
  → T ≒ 0.693 × (10k + 2×56k) × 10μF ≒ 0.845秒
  → 少し短め。
• 例3：R1 = 10kΩ, R2 = 68kΩ, C1 = 6.8μF
  → T ≒ 0.693 × (10k + 2×68k) × 6.8μF ≒ 0.687秒
  → C1を変えて調整。より精密にしたい場合に有効。

おすすめ構成（市販部品で1秒近く）

• R1：4.7kΩ
• R2：68kΩ
• C1：10μF

この構成で周期 ≒ 0.97秒 になります。

応用ヒント

• 電解コンデンサの容量には個体差があるため、テスターで実測するとより正確。
• R2を可変抵抗（100kΩポテンショメータ）にすると、周期をつまみで微調整できます。

了解です！

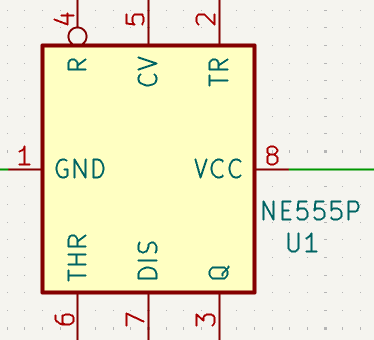

この画像にある NE555P のピン名称（TR, CV, R など）を使って、
アスティブル動作（自動発振）で約1秒周期を出すための接続先を名前ベースで一覧にします。

ピン番号	ピン名	意味	接続内容
8	VCC	電源電圧入力	+5V または +9V 電源に接続
1	GND	グランド（電源マイナス）	回路全体の GND に接続
3	Q	出力（Output）	→ CD4026 の CLK（クロック）入力に接続（7セグLED制御パルス）
2	TR	トリガ（Trigger）	→ THR（ピン6）と接続し、R2とC1の接点にも接続
6	THR	スレッショルド（Threshold）	→ TR（ピン2）と直結、C1（例：10μF）のプラス側に接続
7	DIS	放電（Discharge）	→ R1とR2の中間点に接続
5	CV	制御電圧（Control Voltage）	→ 小さなコンデンサ（0.01μF）で GND に接続（ノイズ対策。省略可）
4	R	リセット（Reset）	→ VCC に直結（またはプッシュスイッチで GND に落とせばリセット可能）

CD4026BE ピン名ベース接続一覧

ピン名（ラベル）	説明	接続内容・補足
CLOCK	クロック入力	NE555 の出力（1Hzパルス）を接続
CLOCK_INHIBIT	クロック抑制（非同期入力）	GND に接続（無効化しないとカウントしません）
DISPLAY_ENABLE_IN	表示有効入力	VDD（+5V）に接続（または未接続で常時ON）
DISPLAY_ENABLE_OUT	表示有効出力	次段の4026へ接続（1桁だけなら未接続でOK）
CARRY_OUT	キャリー出力（桁上がり信号）	次段の CLOCK へ接続（多桁表示する場合）
F, G, A, B, C, D, E	セグメント出力（7セグLED）	各LED端子（a〜g）へ、470Ω抵抗を通して接続
UNGATED_"C"_SEGMENT_OUT	未使用（内部用途）	通常未接続でOK
RESET	カウンタリセット	GNDに接続（※スイッチ制御も可能）
VDD	電源+	+5V（または+9V）に接続
VSS	グランド	GND に接続

SC56-11GWA ピン接続一覧（共通カソード）

ピン名（LED側）	表示セグメント	接続先（CD4026BE側）	備考
A_A	a	→ CD4026BE の A ピン	470Ω抵抗を間に入れて接続
A_B	b	→ CD4026BE の B ピン	同上
A_C	c	→ CD4026BE の C ピン	同上
A_D	d	→ CD4026BE の D ピン	同上
A_E	e	→ CD4026BE の E ピン	同上
A_F	f	→ CD4026BE の F ピン	同上
A_G	g	→ CD4026BE の G ピン	同上
A_DP	小数点（DP）	未使用（またはVCCに接続）	今回は使わないなら未接続でOK
COMMON_K_1	共通カソード	→ GND	両方ともGNDに接続
COMMON_K_2	共通カソード	→ GND	2つともGNDにしておくと確実に点灯可能

画像確認しました！

この最新版の回路図では、以下のような点が非常に良くまとまっており、完成レベルに達しています。
