PCBEを使ったプリント基板設計　PCBE操作マニュアル

平行線や中間線を引きます。
複数の直線を等間隔で引くこともできます。

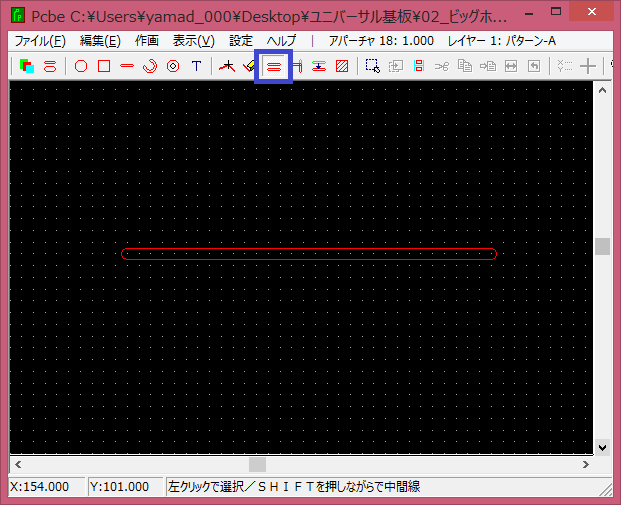

「平行線／中間線」をクリックします。



「選択/設定」をクリックします。

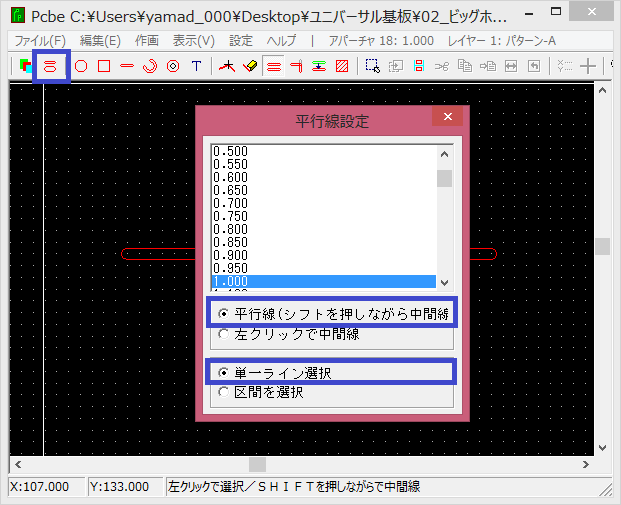

「平行線設定」が表示されますので、各項目を設定します。
上に数字が並んでいるのはアパーチャ（線の太さ）です。
これをクリックすることにより、ここの画面の選択内容を決定します。（ご覧の通り「決定」ボタンはありません）
まずは単純な平行線を説明しますので、「平行線」を選択します。
描画方法は「単一ライン選択」と「区間を選択」の２種類があります。
まずは「単一ライン選択」を解説します。



事前に引いておいた基準となる直線をクリックします。



続いて平行線を引きたいおおよその位置をクリックします。
線と線の間隔は後から指定しますが、横位置はここでクリックした位置となります。（クリックした位置が線の中心になる）



「平行線／中間線入力」画面が出てきますので、基準線との「間隔」、線の「長さ」、追加する線の「本数」を入力します。



2本の平行線が3mm間隔で追加されました。





次に「選択/設定」画面で「区間を選択」を選んだ時の操作方法を解説します。
以下の説明は１本の直線を例にしていますが、連続したライン（ひと続きのライン）であれば、複数の直線に対して一気に平行線が引けます。


上でやったように基準となる直線を選択します。
ただし、ここでは追加する直線の始点となる横位置をクリックします。
基準線との間隔は後ほど指定しますので、ここでは基準線上をクリックします。
（上下に平行移動したときに始点となる位置）



次に終点をクリックします。
上と同じように基準線上です。



次に平行線を追加する方向（この場合、基準線の上か下か）を選択します。
下に追加する場合は、基準線より下の適当な位置をクリックします。



「平行線／中間線入力」画面が表示されます。
基準線との間隔と、本数を入力します。
上の手順で始点と終点を指定したので、長さは入力できません。



基準線の下に5mmの間隔を空けて平行線が追加されます。





次に中間線について解説します。
中間線は2本の平行線の中間位置に直線を追加する機能です。

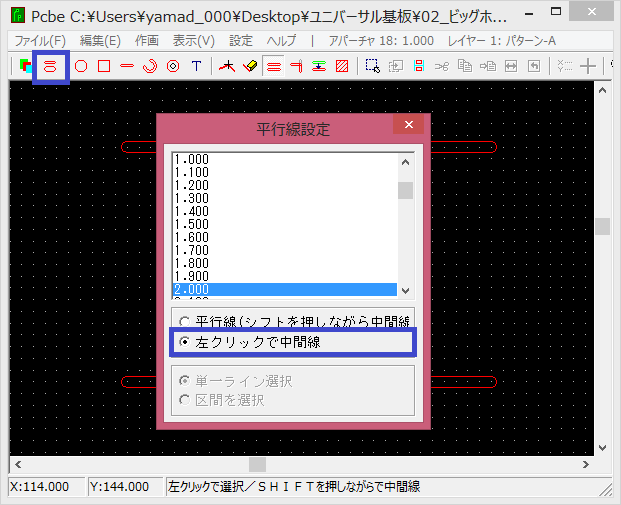

「選択/設定」画面で「左クリックで中間線」を選びます。
（「平行線」を選んだ場合でも、シフトキーを押しながらクリックすることで同じ機能を実行できます。）



あらかじめ2本の平行線が描いてあります。

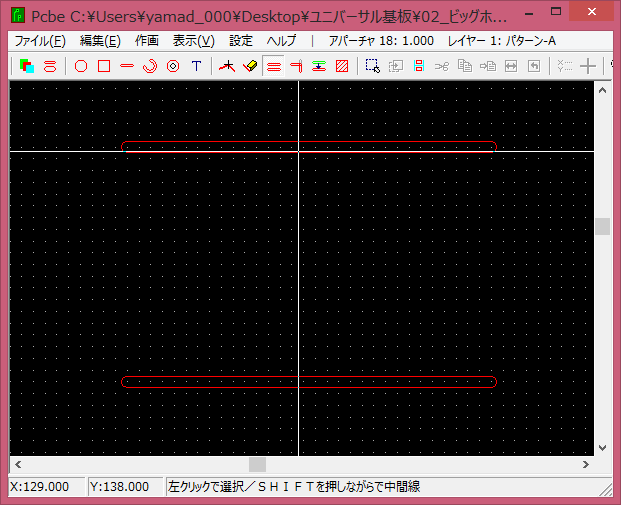

そのうちの1本をクリックします。

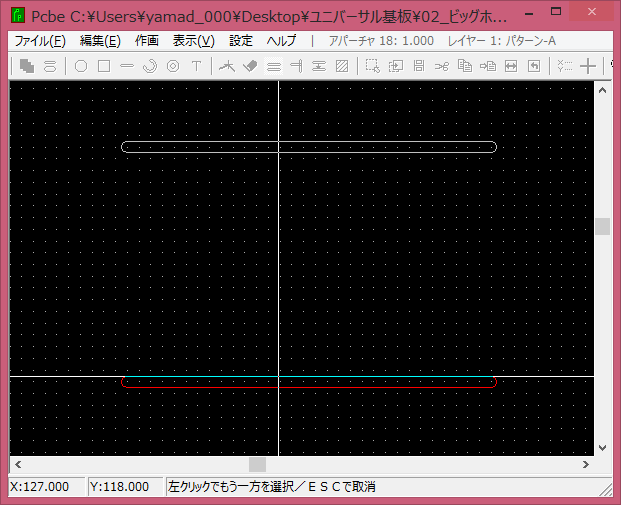

次に残りの1本をクリックします

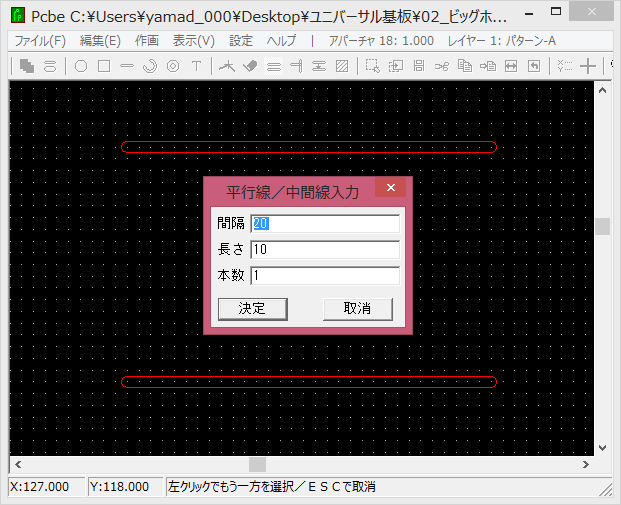

「平行線／中間線入力」画面が表示されますので、長さと本数を入力します。
「間隔」は入力できるようになっていますが、無視されるようです。（あくまでも2本の線の中心に線が追加されます。）
また、例えば本数を3本にした場合、基準線の間に3本追加されるわけではありません。追加されるのは中心に1本だけで、残り2本は同じ間隔で上または下に追加されます。



2本の基準線のちょうど真ん中に直線が追加されました。
横位置は指定していないので、適当な位置に追加されます。
