PCBEを使ったプリント基板設計 PCBE操作マニュアル



激安プリント基板

パッド(ランド)を作る
丸パッド(ランド)を作ります。
この機能は、半田面パターン・半田面レジスト・孔、といったパッドに必要な各レイヤーの「丸」を一気に作ってしまえる便利な機能です。
各レイヤーをそれぞれ作っていっても良いのですが、同じパッドを複数設置するのに各レイヤーを別々に編集していたら時間がかかるのでこの機能を使うのが良いでしょう。

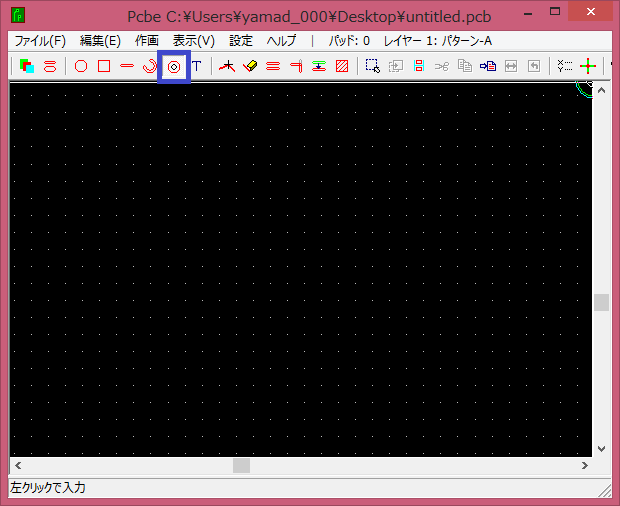

まず、「パッド模写」をクリックします。
パッド編集画面1


「選択/設定」をクリックすると、「パッド選択」画面が表示されます。
この画面ではパッド種類(どのレイヤーに何mmの円を描くか)を選択します。
「<<」「>>」でパッドの種類を変えることができます。
左に表示されている「レイヤー 2」がレイヤーの番号、丸の「2.000」が直径です。
※レイヤーの番号は「レイヤー選択」画面で確認することができます。
ここにないパッドは「パッド設定」でオリジナルのパッドを作ることができます。 パッド編集画面2


パッドを設置したい場所(パッドの中心)をクリックします。
パッド編集画面3


パッドが作られます。
レイヤー2(パターンB)に2.0mmの円、レイヤー6(レジストB)に2.2mmの円、レイヤー42(孔)に0.9mmの円が同一中心で描かれます。
パッド編集画面4
